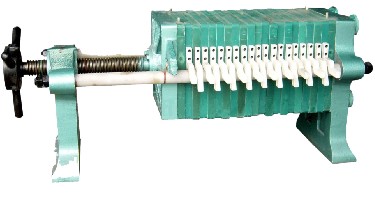

板框壓濾機由交替排列的濾板和濾框構成一組濾室。濾板的表面有溝槽，其凸出部位用以支撐濾布。濾框和濾板的邊角上有通孔。板框兩側各有把手 支撐托在橫梁上，由壓緊裝置壓緊板。
過濾完畢，可通過清洗滌誰洗滌濾渣。洗滌后，有時還通入壓縮空氣，除去剩余的洗滌液。隨后打開壓濾機寫出濾渣，清洗濾布，重新壓緊板、框，開始下一工作循環。

濾液流出的方式分明流和暗流。
明流過濾：濾液從每塊濾板上的出夜空直接濾機流出的為明流式。
暗流過濾：所有的濾液會合起來流出的方式是暗流式。濾液收集是封閉的。
