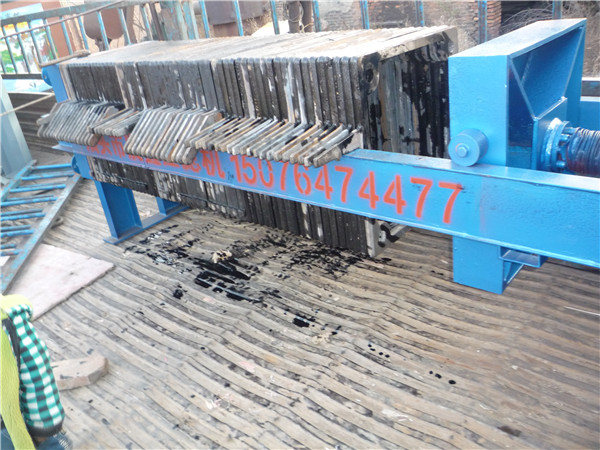

板框式壓濾機結構性能與工作原理。本公司生產的系列廂式自動壓濾機是集機、電、液于一體的先進分離機械設備，它主要由五大部分組成：機架部分、自動拉板部分、過濾部分、液壓部分和電器控制部分等。

1 、過濾部分

板框式壓濾機過濾部分是整齊排列在主梁上的濾板和夾在濾板之間的過濾介質所組成的。增強聚丙烯濾板主要是選用優質聚丙烯、使用本公司獨特配方壓制而成，機械性能良好，化學性能穩定，具有耐壓、耐熱、耐腐蝕、無毒、重量輕、表面平整光滑、密封好、易洗滌等特點。過濾開始時，濾漿在進料泵的推動下，經止推板的進料口進入各濾室內，濾漿借助進料泵產生的壓力進行固液分離，由于過濾介質（濾布）的作用，使固體留在濾室內形成濾餅，濾液由水嘴或出液閥排出。若濾餅需要洗滌，可由止推板上的洗滌口通入洗滌水，對濾餅進行洗滌；若需要含水率較低的濾餅，可從洗滌口通入壓縮空氣，透過濾餅層，吹出濾餅中的一部分水份。

2 、液壓部分液壓部分是主機的動力裝置，在電氣控制系統的作用下，通過油缸、油泵及液壓元件來完成各種工作。可實現自動壓緊、自動補壓、及自動松開等功能。

a ．自動壓緊開始?jí)壕o時，油泵電機及電磁換向閥得電，電機帶動油泵開始向油缸高壓腔供油，在油壓的作用下活塞桿前進，推動壓緊板壓緊濾板，當壓力達到電接點壓

力表的上限時，電機及電磁換向閥失電，電機自動停止運轉，進入保壓狀態，此時系統壓力由溢流閥確定。

b ．自動補壓壓濾機把濾板壓緊后，液控單向閥鎖緊回路并保壓，電磁換向閥閥芯處于中位，當油壓降至電接點壓力表下限時，電接點壓力表下限觸點發出電信號，電機及電磁換向閥得電，油泵向油缸后腔供油補壓。當壓力達到電接點壓力表上限時，電機及電磁換向閥失電，電機自動停止運轉，如此循環完成自動補壓。

c ．自動卸壓及松開當過濾完畢時，電磁球閥得電開始卸壓，延時15秒后電磁球閥失電（25ML以下泵站無電磁球閥），電機、電磁換向閥得電，電機帶動油泵向油缸低壓腔供油，活塞桿帶動壓緊板后退，當壓緊板與限位開關相接觸時，電磁換向閥失電，壓緊板停止運動，同時，限位開關發出信號液壓馬達拉板系統開始工作。

3 、板框式壓濾機機架部分

機架是整套設備的基礎，它主要用于支撐過濾機構和拉板機構，由止推板、壓緊板、機座、油缸體和主梁等組成。設備工作運行時，油缸體上的活塞桿推動壓緊板，將位于壓緊板和止推板之間的濾板及過濾介質壓緊，以保證帶有一定壓力的濾漿在濾室內進行加壓過濾。

4 、電氣控制部分電氣控制部分是整個系統的控制中心，它主要由變頻器、PLC 程序控制器、熱控開關、空氣開關、中間繼電器、按扭開關及電源指示燈等組成。自動壓濾機工作過程的轉換是靠PLC 內計時器、計數器、中間繼電器和PLC外部的限位開關、壓力繼電器、電接點壓力表、控制按鈕等的轉換而完成的。

5 、板框式壓濾機自動拉板部分

拉板系統由液壓馬達、拉板小車、鏈輪、鏈條等組成，在PLC 的控制下，液壓馬達轉動，通過鏈條帶動拉板小車完成取拉板動作。除程序控制外，還可手動控制，能隨時控制拉板過程中的前進、停止、后退動作，以保證卸料的順利進行。
